audioTester

Один из наиболее удобных и «навороченных» программных комплексов для проведения аудио измерений и настройки аудиосистем.

Программа audioTester включает в себя:

• 2D анализатор спектра (координатные оси: уровень, частота);
• трёхмерный анализатор спектра (уровень, частота, время);
• инструмент «Sweep Measurement» для получения фазочастотных и амплитудно-частотных характеристик;
• модуль «Impedance Magnitude» для измерения импеданса громкоговорителей;
• блок для определения параметров Тиля-Смолла выбранных динамиков;
• графики зависимости искажений от мощности и уровня;
• графики зависимости искажений от частоты;
• 2D и 3D импульсные измерения;
• двухканальный осциллограф;
• звуковой генератор (сигналы треугольной, синусоидальной и прямоугольной формы, розовый и белый шум, импульсы разной длительности и частоты, воспроизведение записанных сигналов);
• полосовой фильтр для входа и выхода.

С помощью программы audioTester можно измерять искажения звукового оборудования и частотные параметры перекрестных соединений громкоговорителя, компенсировать смещение нуля АЦП аудиокарты, проводить калибровку уровня, корректировать результаты измерения специальными «взвешивающими» амплитудно-частотными характеристиками, а также АЧХ «обратной коррекции», заданными текстовыми файлами. Имеется возможность одновременного вывода от одного до восьми графиков, измеренных при различных условиях. Все параметры кривых могут настраиваться индивидуально, при этом изменяется ширина линий, цвет, фильтр отображения и т.д. С помощью процедуры перетаскивания можно передвигать полученные кривые с копированием всех их свойств.

Программа audioTester позволяет сохранять и загружать предустановки, файлы которых имеют расширение *.atp. Имеются диалоговые окна для подстройки параметров FFT (быстрого преобразования Фурье), включения/выключения и модификации полосового фильтра на выход или вход, настройки различных параметров анализа, выбора единиц результатов измерения.

Интерфейс программы удобен, прост и имеет продуманную справочную систему. Любая измеренная диаграмма может быть сохранена в виде картинки (JPG и BMP) или в текстовом файле для последующего экспорта в Excel. Кроме того ПО AudioTester позволяет распечатывать исследуемые сигналы или копировать их изображения в буфер обмена.

Автором программы audioTester является Ульрих Мюллер, проживающий в городе Вупперталь (Германия, округ Дюссельдорф).

Программа audioTester является платной, стоимость лицензионной версии составляет 39 евро. Представленный разработчиками ознакомительный вариант обладает всеми возможностями полной версии, но ограничен в продолжительности работы (всего 30 дней). Установка audioTester проходит в автоматическом режиме. Приложение поддерживает любые частоты дискретизации до 192 кГц и разрядностью не более 24 бит.

Интерфейс программы audioTester – англоязычный, однако в интернете можно встретить варианты неофициального перевода данного софта на русский язык. Программное обеспечение включает в себя подробное руководство пользователя с примерами измерений, выполненное на английском и немецком языках

Для работы программного обеспечения audioTester требуется операционнная система Microsoft Windows (XP, Vista, 7), библиотеки DirectX версии 3.0 или выше, а также высококачественная звуковая карта – результаты измерений напрямую зависят от ее параметров.

Распространение программы: платная 39 евро. Есть полнофункционаяльная trial- версия с 30-ти дневным ограничением.

Измерение Т-С параметров (часть2)

В предыдущей статье писал о измерении Т-С параметров с помощью програмы аудиотестер, тепреь раскажу об это подробно:

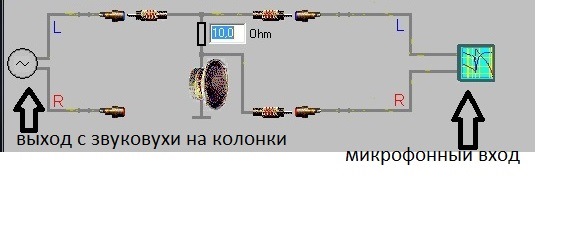

И так устанавливаем программу AudioTester в моем случае AudioTester v2.2 далее собираем схему как указано в програмее во вкладке TSP:

подготавливаем грузики 20-40 грам (я использовал монетки по 10р) подвешиваем и подключаем динамик:

Заходим в програму здесь все очень просто открываем вкладку TSP (1) ставим активными измерения АВ синии и красные (3) и далее заходим в меню установок (2):

В меню установок вводим значения (1) рекомендуемое значение 200-400 следовательно золотая серединка 300 (2) диапазон частот для проверки т.к. мы испытываем саб верхний предел вполне достаточно сделать 200гц (3) сопротивление резистора 8-10Ом (4) масса добавочного груза 20-40гр (5) диаметр диффузора

Жмем Start и получаем первые измерения

Теперь приклеиваем к диффузору динамика добавочнй груз

активируем вторые измерения как на рисунке и жмем старт ждем окончания измерения с добавочным грузом

Далее переносим измерения в соответсвующие окна методом взял потащил м получаем параметры дина:

После измерения параметров Ivolga 8c измерил параметры MYSTERY MBT300 (что было то и мерил)))

и вот такие параметры получил

В итоге значения Fs и Vas очень близки к значениям указанным производителем а вот Qts отличается значительно.
Интересует Ваше мнение о достоверности измерений, может быть кто-то испытывал эти дины, если ктогото это заинтересовало и он немедля пошел измерять свои динамики делитесь результатом.

Замер параметров T/S динамика с помощью компа (AudioTester)

Доброго времени суток, звуконутые драйвовчане!
Пост для тех, кто самостоятельно строит звук в своем авто. Для того, чтобы сделать это грамотно и получить на выходе правильный звук, а не бубнеж, пердеж, гундеж – нужно знать параметры динамиков.
Определить ключевые программы можно с помощью программы AudioTester, о чем и пойдет сегодня речь.

С ее помощью можно определить:
— резонансную частоту
— все сопротивления (постоянному току, максимальное сопротивление, а также график зависимости сопротивления от частоты)
— добротности Qms Qel и Qts
— массу подвижки
— жесткость подвеса
— эквивалентный объем
Подробности в видео:

В видос не вошла информация о калибровке программы, поэтому опишу этот процесс тут:
Настройка программы и компа для измерений
1. Ставим уровень громкости микрофона на максимум и выключаем все улучшайзеры/эквалайзеры и повышение чувствительности
2. Подключаем вместо динамика резистор сопоставимого с динамиком сопротивления (я подключал 5 Ом). Если есть, чем точно померить сопротивление резистора – это большой плюс.
3. Запускаем программу, ставим диапазон частот 5-30Гц, количество точек измерения выставляем большИм 200+ (В видео есть подробный обзор настроек программы)
4. Запускаем замер и увеличивая громкость, следим за графиком сопротивления. Там будет происходить следующее: сопротивление окажется постоянным до определенного уровня громкости. Там, где сопротивление поползло вверх — начинается клип сигнала, и для корректного замера нам нужно немного опустить громкость. Это сильно зависит от используемого компа: например на нетбуке, что присутствует на видео, корректная громкость для замеров только 30%. На домашнем компе и на 100% нет искажений. Другой ноут корректно работает на 70% громкости.
5. После того, как нашли корректный уровень громкости для замеров, выставляем диапазон 20-20000Гц и прогоняем резистор. Должна получиться прямая линия, и “высота” этой линии должна соответствовать номиналу резистора. Если немного не соответствует – немного изменяем значение подстроечного резистора в настройках программы.

Все! Можно мерить динамики:)
