ShopTurn (sl) — Управление и программирование

Программы в G−кодах, создаваемые непосредственно на станке. При программировании G−кодов доступны все технологические циклы.
Программы рабочих операций , создаваемые непосредственно на станке (поставляется как опция).

Функция ManualMachineобеспечивает выполнение рабочих функций, таких как токарная обработка спромежуточным переключением. Индивидуальные циклы обработки могут быть выполнены без необходимости создания программы ЧПУ. Это может использоваться для работы токарных станков с регулированием по циклу с обработкой спереди по центру вращения.

При использовании PCU50.3 области HMI−Advanced „Службы“, „Параметры“, „Диагностика“ и „Ввод в эксплуатацию“ интегрированы в ShopTurn. Таким образом, можно использовать решения для открытой архитектуры, MCIS или приложений Solution−Provider из ShopTurn..

Для ShopTurn имеется версия для ПК (смотри раздел.„SinuTrain“).

Особенности

Наглядноепредставление программы в программе рабочих операций (опция)
Простое использование для токарных функций, выполняемых вручную
Динамический графический ввод для элементов контура и циклов
Мощныйконтурный вычислитель для ввода свободного контура
Автоматическоегенерирование движений подвода и отвода в зависимости от позиции инструмента и типа обработки
Возможностьразмещения собственных циклов и изображений пользователя

Функции

Программированиерабочих операций (опция)
Функция Manual machine (опция)
Управление инструментом ShopTurn
Одновременная запись (опция)
Определение остаточного материала и обработка карманов контура и резание (опция)
3D симуляция готовой детали (опция)
Наездна жесткий упор (опция) при использовании встречного шпинделя
Синхронныйшпиндель (опция) при использовании встречного шпинделя
Функция Transmit (опция) и преобразование краевой поверхности (опция) при использовании вращающихся инструментов
Доступ к внешним программам через сетевое соединение или CFcard(опция)

Интеграция

ПО SINUMERIK ShopTurn может использоваться с:

SINUMERIK 840Di sl
SINUMERIK 840D sl: NCU 710.1/720.1/730.1, SINUMERIK PCU 50.3

ПО ShopTurn является компонентом системного программного обеспечения NCU. Для SINUMERIK PCU 50.3 программное обеспечение поставляется на CD-ROM. Заказные данные смотри в описании SINUMERIK 840Di sl/840D sl.

Дальнейшая информация

Дополнительную информацию Вы можете получить в Интернете по адресу.

Заказные данные

Компания Инженерное Бюро ООО «Авиган», предлагает Разработку и внедрение энергосберегающих технологий для предприятий различных отраслей промышленности.

Программирование в среде ShopTurn. Часть 1

2. Чтобы создать папку, нажимаем клавишу «Новый», затем — «Директория». Вводим имя директории.

3. Нажимаем «ОК».

4. Чтобы создать в папке новую программу, выбираем папку и нажимаем на кнопку «Новый».

5. Выбираем тип программы ShopTurn и вводим ее имя.

6. Нажимаем «ОК», и автоматически появляется окно заголовка программы.

Окно заголовка программы

«Смещение нулевой точки».
«Описать» — в данное окно мы вводим расстояние, которое будет прописано автоматически при запуске программы в наше смещение нулевой точки.
«Заготовка» — задаем тип заготовки. Выбираем цилиндр.
XA — диаметр заготовки. Вводим 80.
ZA — начальный размер. Данный параметр дает станку понять, какой у нас припуск перед торцом заготовки. Ставим 0.
ZI — общая длина заготовки. Вводим 100 мм.
ZB — расстояние до кулачков. Вводим 75 мм.
Отвод — выбираем тип отвода. Указываем расширенный отвод.
XRA — отвод по наружней плоскости XRA. Вводим 10 инк.
XRI — отвод по внутренней плоскости XRI. Вводим 19 абс.
ZRA — отвод по плоскости ZRA. Вводим 10 абс.
«Задняя бабка».
«Точка смены инструмента» — выбираем машинную систему координат MCS. Если текущее положение револьвера устраивает, нажимаем кнопку «Заучить точку смены инструмента».
S4 — ограничение оборотов на главный шпиндель. Вводим 2500 об/мин.
SC — безопасное расстояние. Оставляем 1.
«Направление вращения обработки» — тип фрезерования. Выбираем попутное фрезерование.

Вкладка «Редактирование»

копировать, вырезать и вставлять циклы, которые уже были созданы ранее;
настраивать внешний вид и параметры ShopTurn.

Вкладка «Сверление»

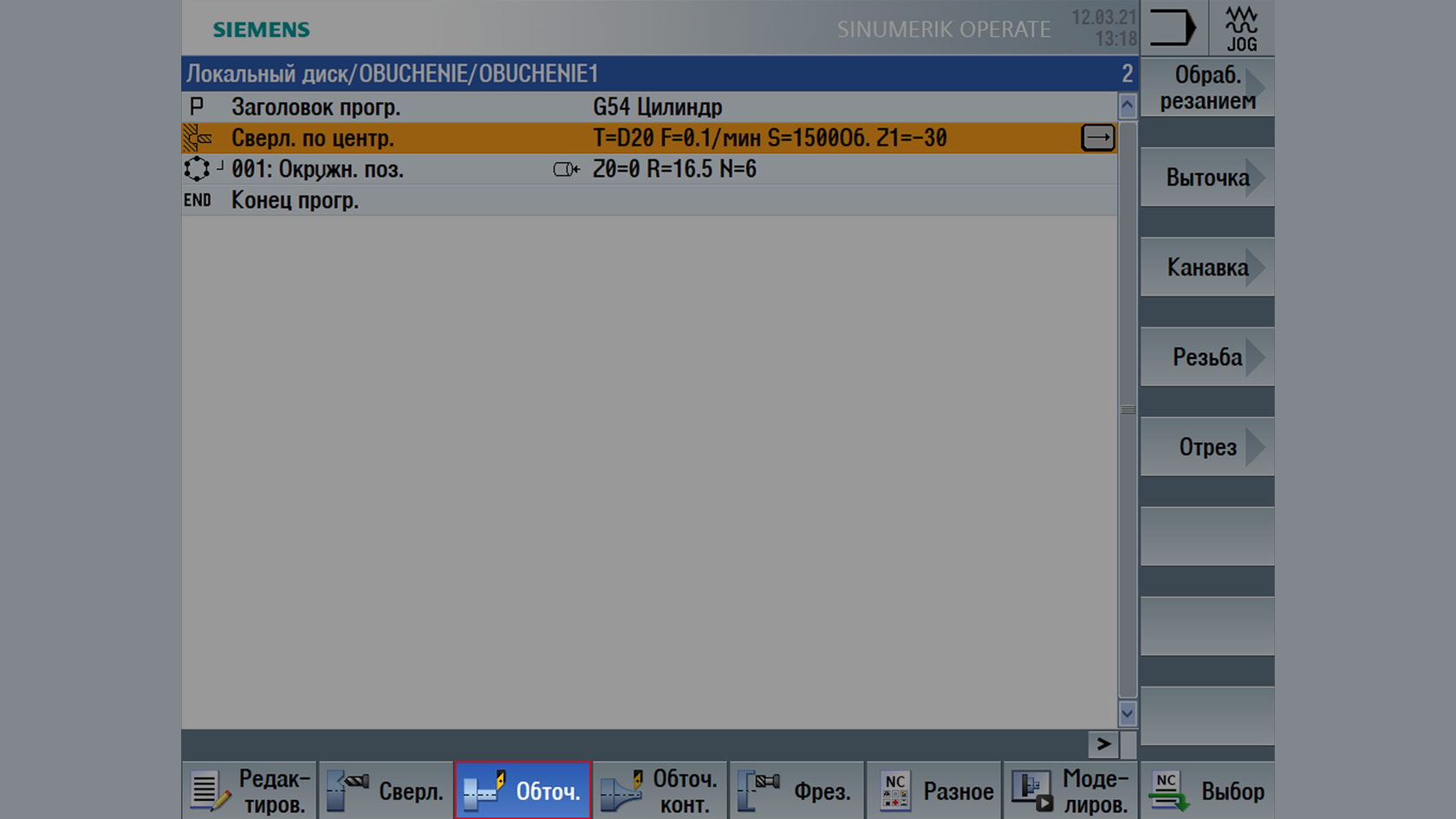

1. Переходим на вкладку «Сверление» и нажимаем на кнопку «Центровое сверление».

T — вызов инструмента. Нажимаем клавишу «Выбрать инструмент», затем из списка инструментов выбираем нужный и нажимаем кнопку «ОК».
F — подача. Вводим 0.1 об/мин.
S — число оборотов. Вводим 1500 об/мин.
«Удаление стружки» — стратегия обработки.
Z0 — начальная точка сверления. Вводим 0.
«Острие» — глубина сверления описывается от крайней точки инструмента.
Z1 — конечная глубина сверления. Оставляем 30 абс.
FD1 — процент, на который уменьшается подача при первом врезании. Вводим 100%.
D — первое и последующие врезания. Вводим 5.
DF — параметр, который уменьшает все последующие проходы на определенную величину. Вводим 100%.
«Упреждающий зазор» — указывается, чтобы инструмент не защемил стружку. Выбираем «Автоматически».
DT — пауза на дне отверстия. Вводим 2.
XD — смещение от оси. Вводим 0.

4. Созданный цикл самостоятельный, и ему не нужно указание позиции. Все остальные циклы требуют указания позиции. Они находятся на вкладке «Сверление» через кнопку «Позиции».

Программирование в среде ShopTurn. Часть 2

4. Присваиваем контуру имя и нажимаем «Перенести».

X — вводим 50.
Z — вводим 0.

6. Выбираем горизонтальную линию.

7. Вводим координаты конечной точки:

8. Выбираем вертикальную линию.

X — конечный диаметр. Вводим 80.
FS — фаска. Вводим 1.

10. Выбираем горизонтальную линию и задаем параметр Z, равный −1.

11. Нажимаем кнопку «Перенести».

12. Чтобы построить канавку, которая будет обрабатываться исходя из геометрии, которая описана в контуре, точно так же создаем контур по чертежу и выбираем цикл «Выточка».

13. Вводим все параметры.
