Тракт программы что это

Тракт формирования программ

Тракт формирования программ 1. Часть электрического канала звукового вещания, которая начинается на входе канала воспроизведения устройства записи-воспроизведения (воспроизведения) или микрофонного усилителя и заканчивается на выходе эфирной (центральной) аппаратной

Употребляется в документе:

ПТЭ-2002 (Часть 2)

Правила эксплуатации технических средств телевидения и радиовещания

2. Часть электрического канала звукового вещания, которая начинается на выходе микрофона или канала воспроизведения магнитофона и заканчивается на выходе центральной аппаратной радиодома, телецентра, радиотелецентра

Употребляется в документе:

Сигналы передач звукового вещания государственных и независимых телерадиокомпаний, передаваемые на вход трактов первичного распределения

Телекоммуникационный словарь . 2013 .

Смотреть что такое «Тракт формирования программ» в других словарях:

  • тракт формирования программ — 3.5 тракт формирования программ; ТФП: Часть электрического канала звукового вещания, которая начинается на выходе микрофона или устройства воспроизведения звуковых сигналов и заканчивается на выходе эфирной (центральной) аппаратной. Источник … Словарь-справочник терминов нормативно-технической документации
  • ГОСТ Р 53537-2009: Звуковое вещание. Основные электрические параметры каналов и трактов студийного качества (с полосой частот 20. 20 000 Гц) — Терминология ГОСТ Р 53537 2009: Звуковое вещание. Основные электрические параметры каналов и трактов студийного качества (с полосой частот 20. 20 000 Гц) оригинал документа: 3.14 аппаратура образования канала звукового вещания; АОКЗВ: Аппаратура … Словарь-справочник терминов нормативно-технической документации
  • ГОСТ 22348-86: Сеть связи автоматизированная единая. Термины и определения — Терминология ГОСТ 22348 86: Сеть связи автоматизированная единая. Термины и определения оригинал документа: 12. Абонентская линия передачи первичной сети ЕАСС Абонентская линия первичной сети Subscribers line Линия передачи ЕАСС, соединяющая… … Словарь-справочник терминов нормативно-технической документации
  • ГОСТ 19619-74: Оборудование радиотелеметрическое. Термины и определения — Терминология ГОСТ 19619 74: Оборудование радиотелеметрическое. Термины и определения оригинал документа: 34. Адаптация телеметрической системы к объекту Адаптация к объекту Е. Telemetry system adaptation to object Процесс автоматического… … Словарь-справочник терминов нормативно-технической документации
  • ГОСТ Р 52210-2004: Телевидение вещательное цифровое. Термины и определения — Терминология ГОСТ Р 52210 2004: Телевидение вещательное цифровое. Термины и определения оригинал документа: 90 (телевизионный) демультиплексор: Устройство, предназначенное для разделения объединенных потоков данных цифрового телевизионного… … Словарь-справочник терминов нормативно-технической документации
  • ГОСТ 21879-88: Телевидение вещательное. Термины и определения — Терминология ГОСТ 21879 88: Телевидение вещательное. Термины и определения оригинал документа: 150. 2 T импульс Телевизионный измерительный сигнал, имеющий форму синусквадратичной функции за один ее период между нулевыми значениями и длительность … Словарь-справочник терминов нормативно-технической документации
  • система — 4.48 система (system): Комбинация взаимодействующих элементов, организованных для достижения одной или нескольких поставленных целей. Примечание 1 Система может рассматриваться как продукт или предоставляемые им услуги. Примечание 2 На практике… … Словарь-справочник терминов нормативно-технической документации
  • ГОСТ Р 53801-2010: Связь федеральная. Термины и определения — Терминология ГОСТ Р 53801 2010: Связь федеральная. Термины и определения оригинал документа: 260 абонементный почтовый шкаф: Устанавливаемый в объектах почтовой связи специальный шкаф с запирающимися ячейками, которые абонируются на определенный… … Словарь-справочник терминов нормативно-технической документации
  • Цифровой — 4. Цифровой Определение, относящееся к данным, которые состоят из цифр Источник: ГОСТ 15971 90: Системы обработки информации. Термины и определения оригинал документа Смотри также родственные термины … Словарь-справочник терминов нормативно-технической документации
  • ГОСТ Р 53953-2010: Электросвязь железнодорожная. Термины и определения — Терминология ГОСТ Р 53953 2010: Электросвязь железнодорожная. Термины и определения оригинал документа: 39 (железнодорожная) телеграфная сеть: Сеть железнодорожной электросвязи, представляющая собой совокупность коммутационных станций и узлов,… … Словарь-справочник терминов нормативно-технической документации

38.Тракты первичного распределения программ. Принципы построения сети первичного распределение программ

Рассмотрим более подробно на основных функциональных узлах тракта первичного распределения программ. Типовые тракты первичного распределения представлены на рис.1

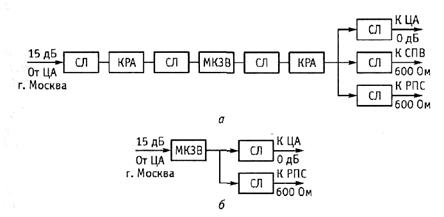

Рис.1 Типовые тракты первичного распределения программ ЗВ (а)

и звуковых сигналов телевидения (б) с магистральным или

внутризоновым каналом ЗВ

Тракт первичного распределения программ ЗВ начинается на вы­ходе центральной аппаратной радиодома и заканчивается выходом соединительной линии (СЛ) от коммутационно-распределительных аппаратных (КРА) или междугородного канала звукового вещания (МКЗВ). С его помощью сигналы ЗВ подаются к трактам вторичного распределения или к аппаратным радиодома (телецентра). В состав тракта первичного распределения программ ЗВ входят следующие звенья: МКЗВ, КРА и СЛ. В состав тракта первичного распределения звуковых сигналов телевидения КРА не входит.

Аппаратные и СЛ тракта первичного распределения программ ЗВ предназначены для нормальной работы системы ЗВ и, обладая определенными параметрами качества, выполняют следующие функции:

  • управление вещательными передатчиками и контроль за их работой;
  • распределение программ ЗВ по передатчикам и трактам провод­ного вещания, междугородным каналам ЗВ и радиодомам;
  • контроль и усиление получаемых программ ЗВ;
  • корректировку амплитудно-частотных характеристик СЛ.

Оконечная междугородная вещательная аппаратная выполняет следующие функции:

  • передачу, прием и разветвление программ ЗВ;
  • обеспечение взаимозаменяемости междугородных каналов ЗВ;
  • обеспечение бесперебойной передачи программ ЗВ;

Соединительные линии трактов первичного распределения — это каналы ограниченной протяженности, образованные аппаратурой со­единительных линий, позволяющей образовывать каналы с полосой частот до 15 кГц. В качестве аппаратуры СЛ могут также использовать­ся аппаратура образования каналов ЗВ (аналоговая и цифровая) и ка­налы ЗВ на поднесущих частотах в радиорелейных системах передачи ограниченной протяженности. Лишь в частных случаях используются СЛ, представляющие отрезки кабеля. Поэтому на чертежах, представ­ляющих структурные схемы трактов первичного распределения или его участков, СЛ принято изображать в виде прямоугольников.

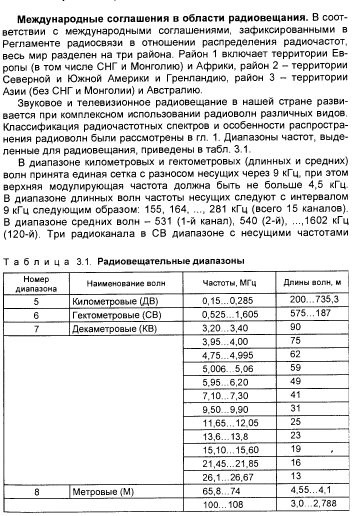

Международные соглашения в области радиовещания. В соответствии с международными соглашениями, зафиксированными в Регламенте радиосвязи в отношении распределения радиочастот, весь мир разделен на три района. Район 1 включает территории Европы (включая СНГ и Монголию) и Африки. Район 2 – территории Северной и Южной Америки и Гренландию. Район 3 – территории Азии (без СНГ и Монголии) и Австралию.

Звуковое и телевизионное радиовещание в нашей стране развивается при комплексном использовании радиоволн различных видов. Классификация радиочастотных спектров и особенности распространения радиоволн были рассмотрены в гл.1. Диапазоны частот, выделенные для радиовещания приведены в таблице 1.3.

В диапазоне километровых и гектометровых (длинных и средних) волн принята единая сетка с разносом несущих через 9 кГц, при этом верхняя модулирующая частота должна быть не больше 4,5 кГц. В диапазоне длинных волн частоты несущих следуют с интервалом 9 кГц следующим образом: 155, 164. 281 кГц (всего 15 каналов). В диапазоне средних волн – 531 (1-й канал), 540 (2-й), . 1602 кГц (120-й). Три радиоканала в СВ диапазоне с несущими частотами 1485, 1584 и 1602 кГц выделены для передатчиков с излучаемой мощностью до 1 кВт.

Ширина полосы частот радиоканала в КВ диапазоне установлена равной 9 кГц. Нижняя модулирующая частота определена равной 150 Гц, для частот ниже 150 Гц вводится затухание 6 дБ на октаву. Разнос несущих частот принят равным 10 кГц, а номиналы несущих частот – кратными 5 кГц. Если КВ передатчики обслуживают разные географические зоны, то допускается устанавливать разнос несущих частот равным 5 кГц.

В используемом в настоящее время участке радиоспектра 66-74 МГц осуществляется высококачественное моно- и стереофоническое радиовещание (спектр модулирущих частот от 30 до 15000 Гц с использованием частотной модуляции). Номиналы несущих частот выбраны кратными 30 кГц. Вследствие этого разнос несущих частот также кратен 30 кГц и может быть равен 30, 60, 90, 120. кГц. Участок радиоспектра 100-108 МГц использован для организации стереофонического радиовещания по системе с пилот-сигналом .

39. Тракт вторичного распределения программ.

Тракт вторичного распределения программ (транслирует программы).

Техническими средствами тракта являются:

  • Передающая сеть радиовещания (эфирного) – вещание осуществляют радиовещательные станции (РВС);
  • Передающая сеть ТРВ – радиотелевизионные передающие центры (РТПЦ);
  • Сеть проводного звукового вещания (носит локальный характер) – такие сети создаются, как правило, в городах; обеспечивают доведение по своим сетям звуковых программ на абонентские громкоговорители (однопрограммные или многопрограммные). Эти сети называют ретрансляционными сетями звукового вещания (московская радиотрансляционная сеть звукового вещания);
  • Сеть кабельного телевидения осуществляет проводное распределение телевизионных программ; самостоятельные сети, создаваемые в пределах крупных городов на коммерческой основе (используются 25-30% населения).

В РФ принята программа развития телевизионного вещания до 2010г., в которой рассматривается общий принцип построения и придания ей индустриального характера.

Оператором сетей тракта вторичного распределения является ФГУП РТРС (Российские Телевизионные и Радиовещательные Сети).

Тракт формирования программ

Оборудование радиодомов. Радиодомом называется комплекс студий радиовещания и звукозаписи, аппаратных, вспомогательных, технических, редакционных и репетиционных помещений, предназна­ченных для подготовки, записи и передачи программ вещания, а так­же трансляции программ из других городов. Программы звукового вещания передаются из радиодома на местные радиовещательные станции, сеть проводного вещания и по каналам междугородной свя­зи в другие города.

В зависимости от объема собственного вещания радиодома под­разделяются на четыре класса. Объем собственного вещания радио­дома первого класса рассчитан на 4,4. 4,7 ч в сутки, второго — на 2,5. 3 ч, третьего — на 1,5.2 ч, четвертого — на 1 ч.

Упрощенная структурная схема тракта звуковой частоты радиодо­ма приведена на рис. 3.8, где PC и КС — речевая и концертная студии; ЛДБ — литературно-драматический блок; СА, ВА, ЦА, ТА — студийная, вещательная, центральная и трансляционная аппаратные; ВСП -служба внестудийных передач; ФТ — фонотека, т.е. хранилище запи­сей; A3 — аппаратная звукозаписи; МВА — междугородная вещатель­ная аппаратная. В студийной аппаратной сосредоточены технические средства для создания фрагментов передач. Вещательная аппаратная осу­ществляет формирование и кон­троль программы.

Координирующий центр радиодо­ма — центральная аппаратная, зада­чами которой являются дополни­тельное регулирование сигналов, коммутация программ, поступающих из аппаратных, распределение их по потребителям, контроль входящих и исходящих программ. На рис. 3.9 приведена упрощенная структурная схема ЦА.

Рис. 3.8. Структурная схема тракта звуковой частоты

В ЦА расположен пульт звукоре­жиссера, который содержит комму­таторы источников и потребителей программ (К1 и К2), устройства час­тотной обработки сигналов (УЧО), регуляторы уровня (РУ), линейные усилители (ЛУ), измерители уров­ня (ИУ). Для предотвращения перегрузки тракта служат усилители-ограничители (УО). Кроме того, в ЦА имеются контрольные громкого­ворители, магнитофоны (Маг), радиоприемники, устройства для вве­дения в программы сигналов точного времени (СТВ), позывных про­грамм, первичные часы (ПЧ).

Рис. 3.9. Структурная схема центральной аппаратной

Радиовещательные и телевизионные студии. Качество переда­чи звука в значительной степени зависит от акустических свойств того помещения, из которого ведется передача.

Для получения звучания высокого качества оборудуются специ­альные акустически обработанные помещения — студии. По назначе­нию студии подразделяются на радиовещательные и телевизионные. Радиовещательные студии делятся на большие, средние и малые концертные, камерной музыки, речевые и литературно-драматичес­кие. Телевизионные студии делятся таким же образом, только литературно-драматические студии заменяются постановочными. Для обеспечения высокого качества звучания студия должна быть в дос­таточной степени защищена от внешних шумов.

Основной акустической характеристикой студии, как и любого по­мещения, является время реверберации. Временем стандартной ре­верберации называют промежуток времени, в течение которого зву­ковая энергия затухающего звукового процесса уменьшается в 100 Раз, что соответствует снижению уровня звукового давления на 60 дБ.

Малое время реверберации делает звук безжизненным и требует от исполнителя повышенной громкости. Слишком большое время ре верберации служит причиной «наплыва» одного слога на другой, что снижает разборчивость речи, а музыка превращается в дисгармо­ническую смесь звуков. Время реверберации, при котором звуча­ние наиболее естественно, называют оптимальным временем ре­верберации.

Оптимальное время реверберации зависит от характера испол­няемого произведения. Так, основным требованием, предъявляемым к речевым студиям, является высокая разборчивость речи при сохра­нении тембральных особенностей голоса исполнителя. Поэтому такие студии должны иметь малое время реверберации (0,5. 0,6 с). В сту­диях, предназначенных для музыкальных программ, время ревербе­рации должно быть существенно больше (1,5. 2 с).

Для получения оптимального звучания различных программ при­ходится предусматривать возможность изменения времени ревербе­рации. С аналогичным требованием приходится сталкиваться и при проектировании залов многоцелевого назначения. Одним из способов решения этой задачи является создание в таких помещениях фонда переменного поглощения. Это приводит к использованию различных звукопоглощающих конструкций, которые могут сравнительно легко и быстро монтироваться и демонтироваться. Существует много конст­руктивных решений этой задачи. Например, применяются щиты с хо­рошо поглощающим материалом, закрываемые специальными щита­ми с хорошо отражающей поверхностью; различного типа жалюзи; вращающиеся колонны с различным поглощающим материалом (при этом половина колонны всегда оказывается утопленной в стене) и др. Однако все эти методы очень громоздки и требуют довольно сложной механизации.

В настоящее время широко применяют устройства искусственной реверберации, для создания которой в некоторых студиях используют эхо-камеру. Эхо-камера представляет собой помещение с непарал­лельными стенами, потолком и полом, хорошо отражающими звук. Реверберационный эффект получают, изменяя соотношение основ­ного и прошедшего через эхо-камеру сигналов. Из всех устройств ис­кусственной реверберации этот способ дает звучание, наиболее близкое к натуральному. В больших радиодомах бывает до трех эхо-камер, однако этот способ также является дорогим и громоздким. По­этому в радиодомах все больше находят применение электронные средства искусственной реверберации.

В тракте формирования программ осуществляются все виды об­работки звуковых сигналов. Эта обработка настолько важна, что мы сочли возможным посвятить описанию способов обработки специаль­ный раздел (см. гл. 4).
