Starline s96v2 gsm eco гибкая логика
и так ребята, вот и подошел пост к вариантам настройки данной сиги на моем авто, а именно как реализовал кнопку старт-стоп и мягкую посадку и тому подобные полезные функции.

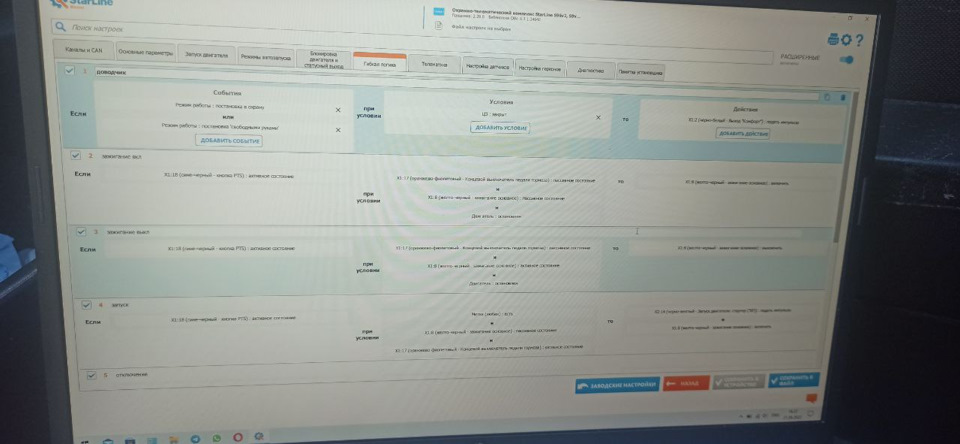

и так приступим. на 2 фото как вы увидите будет настройка каналов. и да много каналов еще свободно, пока думаю как и что их реализовать удобно и комфортно. задумок много а времени не хватает.

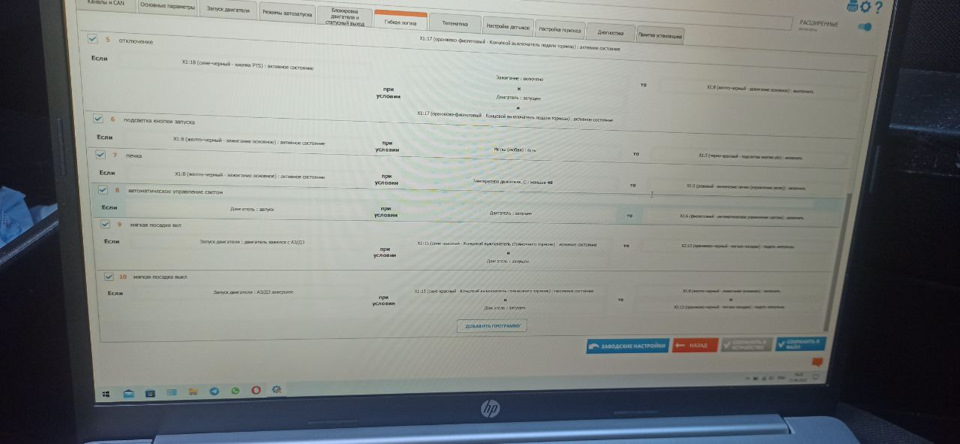

листаем ниже и видите страницу 2
видно конечно что много каналов осталось свободно, но в дальнейшем они все будут задействованы в какую либо функцию, вопрос времени.
и так
1 программа: доводчик стекол. у меня стоял сторонний доводчик еще до данной сиги, поэтому выкидывать его не стал, так как он с прекращением подьема препятствию или как сказать по электрически — по прекращению питания по току или превышение допустимой нагрузки в участке цепи.
суть программы:
если:
постановку в охрану кнопкой или свободными руками
при условии:
что цз закрыт
то:
на назначенный канал(выход) подать импульс (20мс)
далее:
2 программа зажигание (кнопка старт-стоп)
если:
что канал активен (кнопка нажата) вход +
условие:
педаль тормоза не нажата
и
зажигание выкл (отдельный канал так как использую дом силовое реле для зажигания)
то:
то канал зажигания(реле) включить
далее по фото (программа 3) видно что и как делать для выкл зажигания так же при не нажатой педали тормоза и вкл зажигании
4 программа (запуск)
если: (а может нет?))))) )
кнопка нажата
уловие:
метка любая есть, зажигание выключенно а педаль тормоза нажата
то:
зажигание включить и стартер подать импульсы (7500мс) задержка выполнения 3 сек. (никуда не тороплюсь) и прекратить выполнение если — двигатель запуск
сделано специально для зимнего времени, чтобы прокрутить стартер побольше автоматически. летом крутит сколько надо и ни разу в эксплуатации стартер не перекутил, как будто лично сидишь и ключем контролируешь
5 программа глушение:
если кнопка нажата
условие:
зажигание включено и двигатель запущен и педаль тормоза нажата
то:
зажигание выкл
6 программа подсветка кнопки старт-стоп:
если:
зажигание вкл (тоесть ты уже нажал кнопку)
условие:
метка есть любая
то:
нужный назначенный канал включить
7 программа печка ветродуйка:
если:
зажигание вкл
условие:
температура двигателя меньше 40 градусов
то:
вкл назначенный канал.(канал управления 5-контактным реле — разрыв штатного провода печки) прекратить выполнение если температура двигателя выше 40 градусов( замыкает штатную цепь и печка вкл) ЕСТЕСТВЕННО если переключатель печки включен!
8 программа автоматика вкл и выкл свет ближн и габариты:
если:
двигатель запускается
условие: двигатель запущен (запустился успешно)
то:
вкл нужный канал на которм нудные реле.
9 программа и самое главное мягкая посадка:
СТОЯЛА СТАРТ-СТОП СО СТАРЫМ БЛОКОМ! при реализации кнопки конечно его убрал, но после все таки использовал его только для мягкой посадки на время работы около 15 мин!
если:
дрыгатель запустился АЗ/ДЗ
условие:
ручник поднят и двигатель запущен
то:
назначенный канал подать импульсы (ИМИТИРУЕМ НАЖАТИЕ КНОПКИ СТАР СТОП ДЛЯ БЛОКА) как сделать его думаю никому соображающему не составит труда. НЬЮАНС! на кнопку с блока выходит 5V. нужна имитация именно 2х проводов + от блока к кнопке!
1 импульс 1000мс (иначе блок не соображает что имитация выполнена, слишком быстро) пауза 2000мс и еще импульс 1000мс.
первый импульс АСС, второй зажигание.
ПОДХВАТ ЗАЖИГАНИЯ ВЫПОЛНЕН!
10 программа мягкая посадка выкл:
если:
АЗ/ДЗ завершен
условие:
ручник опущен и дрыгатель запущен
то:
канал на реле зажигания вкл
и канал на имитация нажатия кнопки для блока подать импульс 1000мс задержка выполнения 2сек.
ну про АСС для магнитолы не стал делать как реализованно, и так все понятно при вкл зажигании и прервать если напряжение акб просело до 10.5V.
вот таким нехитрым способом реализованна кнопка старт стоп и мягкая посадки и другие функции комфотра.
еще разные функции на стадии разработки, конечно о проделанном будет запись)))
всем спасибо за внимание, буду очень рад если кому данная запись поможет.
ни гвоздя ни жезла драйвчане!)))
